Zákazník | SEMPERFLEX OPTIMIT s.r.o., Odry, Česká Republika |
Realizace | prosinec 2014 |
Strojní dodávka | Zelina, SUM Odry |

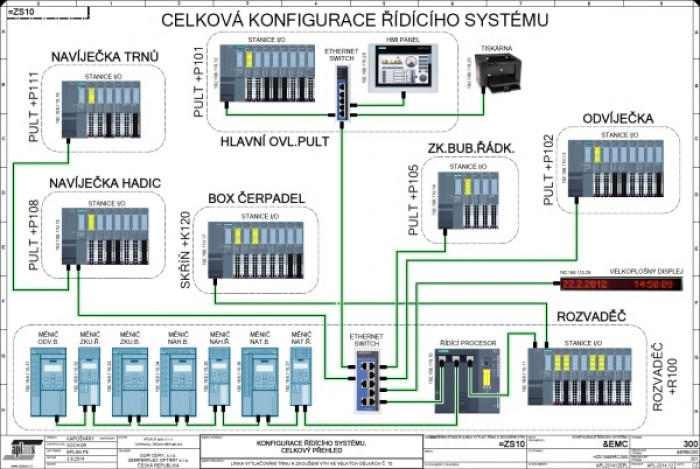

Řízení | Siemens ET200S, ET200SP, Safety, Profinet, Comfort panel TP900, síťová tiskárna HP, LED displej |

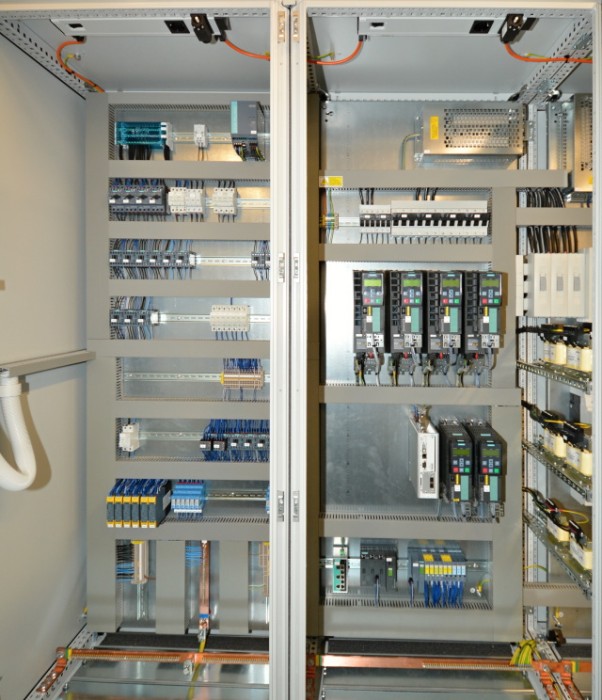

Pohony | Sinamics G120, Festo CMMP-AS |
Bezpečnost | Euchner, Pilz |
Zařízení na vytlačování trnů z hadic a na tlakové zkoušení
hydraulických hadic.

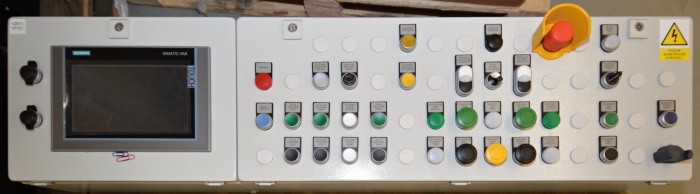

Hadice se vyrábí tak, že se na nosný trn v extruzní lince nanese vrstva gumy, pak se to oplete drátkama a pak se dává další vrstva gumy, popřípadě více vrstev drátků a gumy. Na závěr je však nutné trn z hadice vytlačit ven, což se děje právě tady na této stanici. Stroj obsahuje několik navíjecích a odvíjecích stojanů a tlakovací systém s vysokotlakým vodním čerpadlem. Hlavní část zařízení vymyslel zkušený konstruktér pan Zelina z Hulína, firma SUM navrhla a vyrobila ostatní stroje. My jsme dodali a realizovali řízení a elektrické pohony. Až se podaří z hadice vytlačit trn, hned se provede tlaková zkouška. Vše probíhá podle zadaných parametrů a průběh zkoušení a provozu se může sledovat na operátorském panelu. Výsledky zkoušek se tisknou na tiskárně. Pro zajištění bezpečnostních funkcí na poměrně složitém zařízení byl využit programovatelný Safety PLC systém. Pro kontrolu přístupu obsluhy do vnitřního prostoru zařízení a pro kontrolu oprávnění ovládání byly využity prvky Euchner MBG a EKS.
